CENTRALE de mesure  ACQUISITION  signaux dynamiques
GL 500

Connexion directe au PC  ( USB  et  Ethernet  et PCMCIA )

prix à partir de  2600 euro  ( équipé de 4voies )

centrale d'acquisition universelle capteurs température thermocouples PT100

Connexion directe de 100 mV à 100 V , Fréquence , ToR  avec  isolement  350 V pp ( plus de souci avec les boucles de terre )

Pour demander une doc détaillée ,cliquer
Mémoire interne 32 Mo et lecteur PCMCIA  en standard
Entrées universelles isolées ( plus de problème de boucles de terre)   programmables: , Tension +/-100 mV à 100 V,Thermocouple, Fréquence et  ToR  .
Sorties alarme

Nombre de voies modulaires de 4 à 16 voie..
Logiciel de base pour visualisation et enregistrement fourni WIN 2000 et XP
Compatibilité avec Lab View   ; Drivers fournis
Vitesse d'échantillonnage max 1 KHz à 500KHz

Résolution de 14 bits

GL500 - caractéristiques principales

Unité Principale
Nombre de bloc tiroir d'entrée   2  emplacements  (4 ou 8 entrées / emplacement)
Entrée isolée jusqu'à 350 DC ; plus de souci avec les retours  masses Tension   100  mV - 100 V   P.E.
Thermocouple    K, J, E, T, R, S, B, N et W
Exception bloc 8 voies avecmasse commune   100 mV à 10 V et thermocoouples avec masse commune
Intervalle  d'échantillonnag  1ms à 1/h (carte mémoire PCMCIA)
 1s à 2µs max ( mémoire centrale 32 Mo avec trigger)
Entrée logique ou compteur  4 canaux
Entrée d'impulsion  comptage  ou fréquence 1 canal  comptage pulses  ou   mesure de fréquence 500 à 500k  T / mn
Entrée de déclenchement externe  1 canal
Sorties d'alarme   4 sorties      avec  30 V  0,5 A  max
Mémoire rapide intégrée   32Mo  soit 16 Mmots
Écran couleur  affichage à cristaux liquides de couleur de 4.7"
Interface de PC  USB , Ethernet et carte de PCMCIA  (256Mo à 1 Go)
Alimentation  Adaptateur secteur 220 V  ou  DC de 8 à 24 V ;  batterie en  option
Taille externe  (GL400 / GL450)  40mm × 150mm x 210mm  ;   Fixation sur rail possible
Bloc tiroir d'entrées enfichable , on peut enficher 2 blocs au choix
Nombre de canaux par bloc 4 voies isolées  ou 8 voies avec mase commune
Isolement  125 V RMS et 350 V  pendant  une minute sauf bloc 8 voies

ecran-GL500

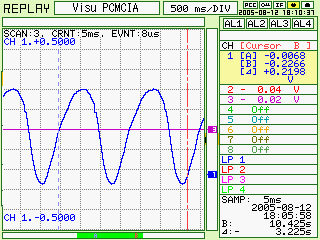

Ecran visu graphique temps réel et analyse

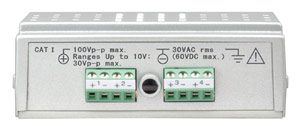

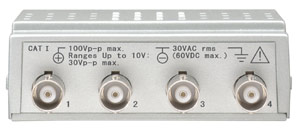

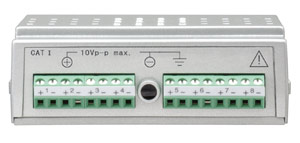

Les 3 types de blocs d'entrées enfichables 4 ou 8 voies

Pour demander une doc détaillée ,cliquer
