CENTRALE de mesure   ACQUISITION   entrées tension et  température universelle GL 7000   Graphtec

Prix   à partir de 2980 € HT  en stock  (  centrale mesure tension , température , capteurs, universel )
Entièrement modulaire fixe et portable

Connexion directe de Thermocouples, PT100,  PT1000,  20 mV à 100V , Fréquence , ToR  avec  isolement  350 V

( Echantillonnage rapide 100 Hz  , 1 KHz , 1 MHz pour chaque voie)

Cet instrument personnalisable à la carte est remarquablement modulaire et évolutif : de 4 à 112 voies  et de 100 Hz à 1 MHz
Choisissez votre nombre de voies et le type de mesure tout en restant évolutif dans le futur
Stockage de masse possible en disque SSD , ce qui permet d'enregistrer longtemps et à fréquence rapide.

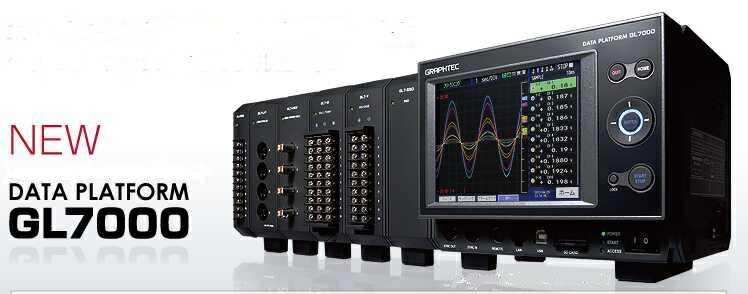

CENTRALE DE MESURE RAPIDE  GL7000  pour banc essai contrôle

EVOLUTIF   &   FLEXIBLE
         3  types de modules  100 Hz , 1 KHz  et 1 MHz , Tension et Température , Capteurs Jauges de contrainte
.

Centrale de mesure avec écran tactiel

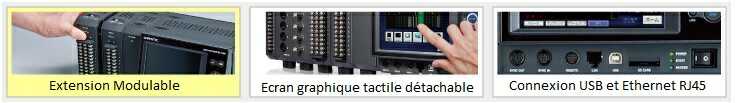

Détails GL7000 centrale de mesure modulable

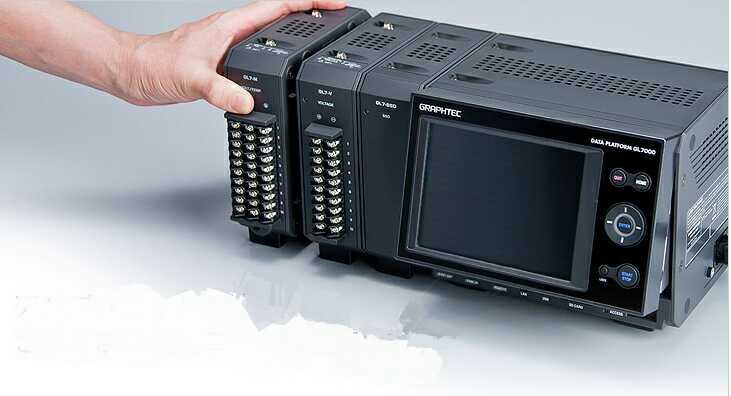

On peut ajouter ou retirer très rapidement des modules d'entrées de différents types pour s'adapter

centrale mesure acquisition universelle capteurs température thermocouples PT100

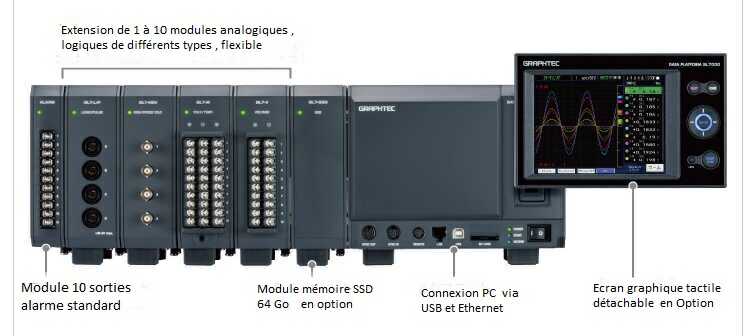

Composition du système  GL7000

Composition du GL7000  extension flexible

Pour demander une doc détaillée ,cliquer
Tel.   04 72 26 59 09      ( Bureau à Lille pour desservir la Belgique )


Les points forts de l'instrument :
  • Grande capacité mémoire interne  : 2 Go
  • Mémoire RAM circulaire (Prétigger) :
    2 Mmots
  • Mémoire de masse : carte SD  32 GO
  • Mémoire de masse rapide SSD 64 Go en option
  • Modulaire : extensible de 4 à 112 voies
  • Ecran tactile en option et déportable.
  • Différents types de modules d'entrés interchangeables.
  • Portable ou installation fixe
  • Connexion PC via USB et Ethernet RJ45

Neuf types de modules d'entrée sont actuellement disponibles.

Module Tension

Mesure derrière différents types de capteurs tels que pression , déplacement, vitesse du vent , tension de batterie etc...

Module Tension/Temperature

Mesure mixte tension et température.Pour tests d'environnement, etc.

Module Tension Haute fréquence

Mesure en dynamique vibration , choc , signaux transitoires etc.

Module Logiques/Pulses

Analyse de synchronisation de signaux logiques ou comptage de décodeur  vitesse,débitmètre etc.

Module Haute Tension

Mesure des tensions élevées dans les installations électriques . Test des voitures électriques ou hybrides, etc.

Module ampli de charge

Mesure des capteurs Piézoélectriques , accéléromètre , vibration choc , pression , force dynamique etc.

Module sortie analogique

Une sortie tension analogique image d'une capture de données d'une voie. . Simulation pour banc de test , vibration test, etc.

Module Mesure Puissance

Mesure tension , courant puissance easuring the voltage, current and power. Mesure de puissance absorbée d'un appareil, etc

Module Mesure capteur à jauge de contraine

Mesure déformation , force , déplacement , couple , accélération  pression etc.

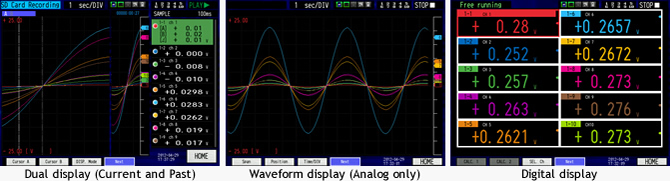

   Grand écran LCD tactile intutif de 5,7 pouces haute définition

Utilise un brillant écran 5,7 pouces TFT LCD couleur (VGA: 640 x 480 pixels).
Il facilite la visualisation des données de forme d'onde graphique ou sous forme valeurs numériques
ainsi que la vérification des réglages des paramètres de mesure.
Zoom tactile avec 2 doigts comme sur un smartphone.




Télécharger documentation GL7000

Pour demander une doc détaillée ,cliquer     Tel.   04 72 26 59 09
