Centrale d'acquisition universelle mesure physique signaux dynamiques thermocouple température GL900 GRAPHTEC

centrale acquisition de mesure données pc

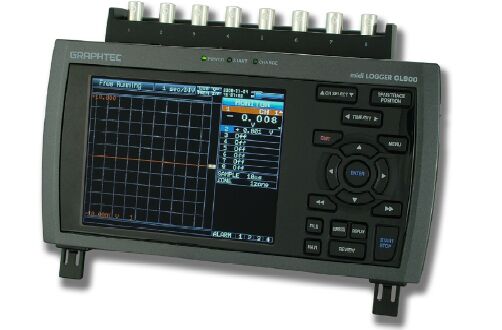

CENTRALE de mesure ACQUISITION signaux dynamiques GL 900 autonome portable pour signaux rapides Ce modèle est désormais remplacé par le GL980 Applications : recherche de pannes ou défauts intermittents, enregistrement des signaux dynamiques provenant des capteurs de forces, déplacement , pression etc. zoom l'écran de l'appareil zoom panneau des touches de l'appareil Connexion directe de 100 mV à 500 V Crete, Fréquence , ToR avec isolement 500 V pp ( plus de souci avec les boucles de terre ) *Pour demander une doc détaillée ,cliquer* *Télécharger doc PDF* Tel. 04 72 26 59 09		Mémoire 1 Mechantillon de RAM (Ex. 10µs pendant 10 sec.)
		Entrées universelles isolées ( plus de problème de boucles de terre) programmables: , Tension +/-20 mV à 500 V ,Thermocouple, Fréquence et ToR . Sorties alarme Nombre de voies 8 ana + 4 compteur ou ToR.
		Logiciel de base pour visualisation et enregistrement fourni WIN 2000 , Vista et XP
		Compatibilité avec Lab View ; Drivers fournis
		Vitesse d'échantillonnage max 1 KHz à 100KHz synchrone
		Résolution de 14 bits

acquisition de signaux transitoires USB
Cet appareil peut s'utiliser seul sur site avec stockage sur clé USB / ou en mode connexion PC

Ce modèle est désormais remplacé par le GL980

GL900 - caractéristiques principales


Appareil autonome portable pour acquisition des signaux rapides et transitoires
Nombre d'entrées ( connecteur BNC et borniers à vis en parallèle )		8 entrées ana + 4 compteurs ou ToR
Entrée isolée jusqu'à 500 DC ; plus de souci avec les retours masses	Tension	100 mV - 500 V P.E.
	Thermocouple	K, J, E, T, R, S, B, N et W
Intervalle d'échantillonnage		1ms à 60 s (mémoire interne ou clé mémoire USB) 60 s à 10µs max ( avec trigger ou prétrigger)
Entrées logiques ou compteurs		4 canaux
Entrée d'impulsion comptage ou fréquence		4 canaux comptage pulses ou mesure de fréquence 500 à 500k T / mn
Entrée de déclenchement externe		1 canal ( toutes les entrées peuvent aussi déclencher)
Sorties d'alarme		4 sorties avec 30 V 0,5 A max
Mémoire rapide intégrée ( prétrigger)		Mmot chaque voie . Ex. 10 µs / echantillon pendant 10 s.
Écran couleur		Ecran graphique TFT de couleur de 145 mm très lumineux
Interface de PC		USB , Ethernet , stockage possible sur clé mémoire USB
Alimentation		Adaptateur secteur 220 V ou DC de 8 à 24 V ; batterie en option
Dimension , poids		80mm × 150mm x 323mm ; 1,1 Kg sans batterie
Autonome ou Connectable via USB ou Ethernet avec fonction accès à distance

Pour demander une doc détaillée ,cliquer
Télécharger doc PDF Tel. 04 72 26 59 09

logiciel GL900

Ecran visu graphique temps réel et analyse avec des icônes de façon intuitive pour manier les courbes graphiques ( Zoom , décalage zéro , pour chaque trace)

A droite , un extrait d'écran de configuration de l'appareil via le PC.

REM : on peut aussi configurer l'appareil directement grâce aux touches et écran incorporés sur la face avant de l'instrument, sans passer par le PC

graphique XY
Affichage X-Y sur écran PC

analyse graphique FFT
Affichage en spectre FFT sur écran du PC

Pour demander une doc détaillée ,cliquer
Télécharger doc PDF Tel. 04 72 26 59 09
